Descripción General

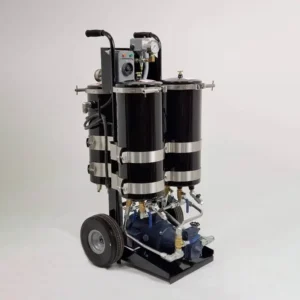

Carrito de filtración de aceite hidráulico portátil que elimina contaminantes hasta una micra, además de eliminar agua y glicol. Su diseño portátil permite moverlo fácilmente de un sitio a otro, aumenta la vida útil del fluido y disminuye la eliminación de residuos peligrosos. Compatible con la mayoría de los fluidos sintéticos y a base de petróleo. Incluye manual de operación y servicio.

Aplicaciones:

• Reservorios de aceite hidráulico y lubricante en manufactura.

• Talleres mecánicos y moldeo por inyección.

• Máquinas de electroerosión (EDM) por aceite.

Especificaciones Técnicas

• Motor: 3/4 HP, 1725 RPM (TEFC), 120 voltios, monofásico.

• Bomba: 8 GPM a 65 PSI (capacidad de la bomba, no es el caudal del fluido).

• Caudal de flujo (según viscosidad ISO):

  • ISO 10-32: 1.9 a 6.5 GPM (7.2 – 24.6 LPM).

  • ISO 46-150: 1.38 a 3.0 GPM (5.2 – 11.4 LPM).

• Capacidad del depósito (Sump):

  • Rango con aceite frío: 74-300 Gal / 280.1-1135.6 L.

  • Rango con aceite templado: 145-520 Gal / 548.9-1968.4 L.

  • Rango con aceite caliente: 330-680 Gal / 1249.2-2574.1 L.

• Control de Presión: Interruptor de límite bajo (12 PSI) y límite alto (65 PSI) con manómetro.

• Mangueras:

  • Succión: 3/4” ID x 10’ (3/4” macho NPT x 3/4” hembra JIC).

  • Descarga: 5/8” ID x 10’ (3/4” macho NPT x 5/8” hembra JIC).

Dimensiones y Peso

• Altura: 46” (más 20” de espacio libre superior para retirar filtros).

• Ancho: 23”.

• Profundidad: 23”.

• Peso de envío: 195 lbs / 88.5 kg.

Elementos Filtrantes Recomendados

• Para viscosidades ISO 10, 15, 22, 32: 2 piezas del Modelo 1002.

• Para viscosidades ISO 46, 68, 100, 150: 2 piezas del Modelo 1004.

Notas de Rendimiento

• Los caudales están establecidos usando aceites con viscosidad ISO 10-150 a una temperatura estándar de 40° C y están sujetos a variaciones.

• En la mayoría de las aplicaciones, los elementos deben cambiarse entre 300 y 1000 horas para un rendimiento óptimo.

• Se recomienda cambiar el elemento cuando el flujo sea la mitad del inicial o la presión PSI sea el doble de la inicial.
