Descripción General

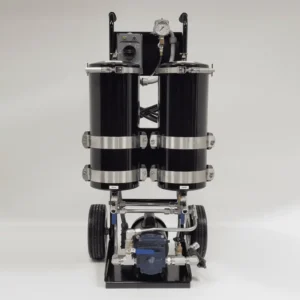

Sistema portátil de filtración de aceite hidráulico con doble carcasa y filtro de bolsa, operado por aire. Este sistema está diseñado para ofrecer movilidad y eficiencia, permitiendo su uso en una amplia gama de fluidos industriales. Incluye una bomba de 8 GPM y controles integrados para optimizar la purificación del aceite en sitio.

Usos recomendados:

• Aceite Hidráulico.

• Aceite de Transmisión.

• Otros aceites de baja viscosidad.

• Fluidos derivados del petróleo o sintéticos.

• Fluidos lubricantes, de engranajes y diésel.

Especificaciones Técnicas

• Motor: Neumático de 1 3/4 HP (Requiere un máximo de 78 CFM).

• Bomba: 8 GPM a 65 PSI (capacidad nominal de la bomba).

• Caudal de flujo (según viscosidad ISO):

  • ISO 10-32: 1.9 a 6.5 GPM (7.2 – 24.6 LPM).

  • ISO 46-150: 1.38 a 3.0 GPM (5.2 – 11.4 LPM).

• Capacidad del depósito (Sump):

  • Rango con aceite frío: 74-300 Gal / 280.1-1135.6 L.

  • Rango con aceite caliente: 330-680 Gal / 1249.2-2574.1 L.

• Componentes de control: Manómetro de presión, puerto de muestreo por empuje y válvula de transferencia.

• Mangueras:

  • Succión: 3/4” ID x 10’ (3/4” macho NPT x 3/4” hembra JIC).

  • Descarga: 5/8” ID x 10’ (3/4” macho NPT x 5/8” hembra JIC).

Dimensiones y Peso

• Dimensiones del equipo: 46” (Alto) x 23” (Ancho) x 23” (Profundidad).

• Espacio de servicio: Requiere 20” adicionales de espacio libre superior para retirar los filtros.

• Peso de envío: 195 lbs / 88.5 kg.

Elementos Filtrantes Recomendados

• Para ISO 10, 15, 22, 32: 2 piezas del Modelo 1002.

• Para ISO 46, 68, 100, 150: 2 piezas del Modelo 1004.

• Referencias adicionales de partes: 642, 1006, 1008.

Notas de Operación

• La presión operativa óptima se sitúa entre 20-50 PSI. Se recomienda cambiar los filtros al alcanzar los 50-60 PSI.

• Los elementos filtrantes deben reemplazarse entre las 300 y 1000 horas de uso para mantener el rendimiento óptimo.
